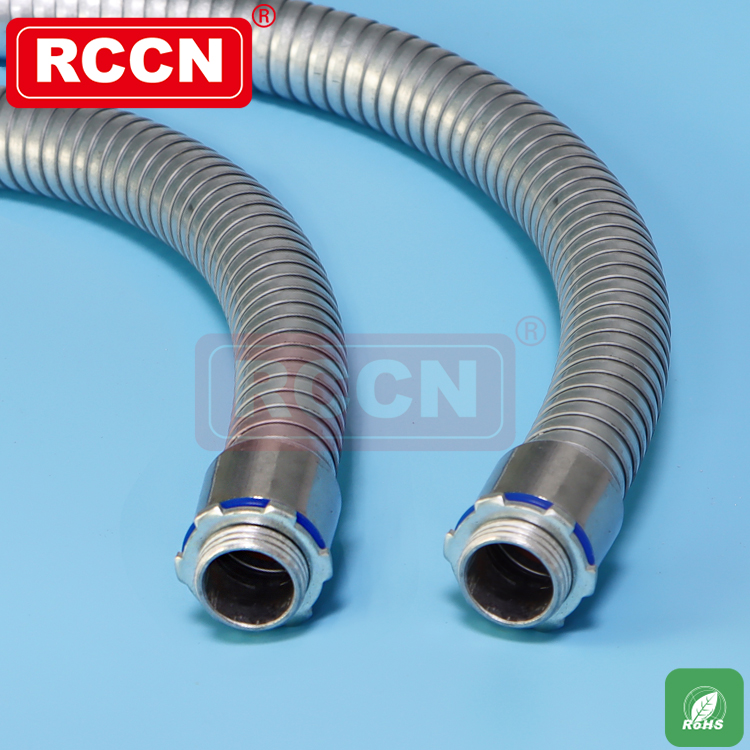

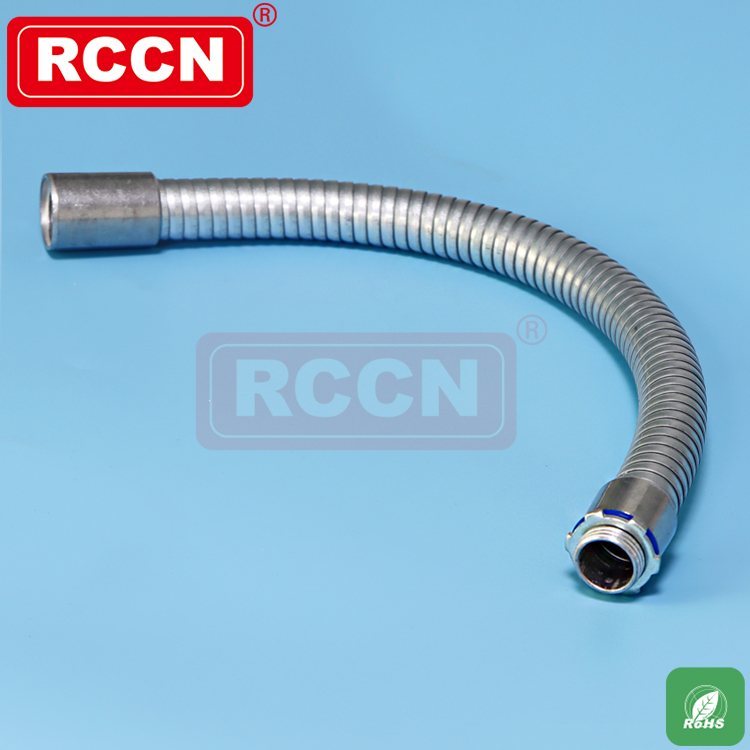

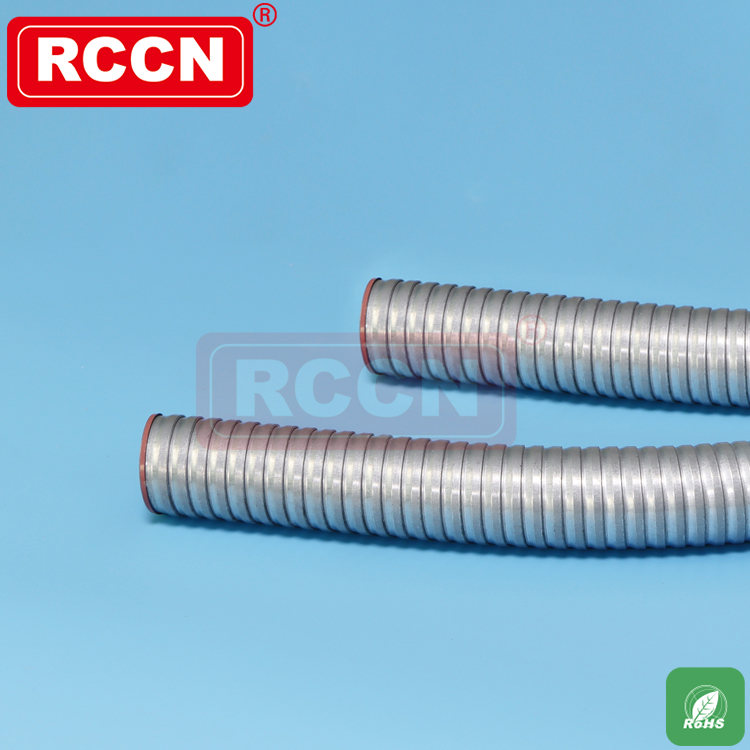

RZ基本型
产品结构：外层热镀锌钢带（FeZn）(特殊达克罗镀锌工艺) 里层阻燃防腐绝缘层
使用范围：干燥场所及埋入混泥土中的配管（如装修吊顶 消防 照明 仪表仪器 电气设备安装工程）
性能特点：可挠 耐水 防腐 阻燃 绝缘 安全
解释说明：使用基本型附件配管：内壁绝缘层无毒 无害 环保

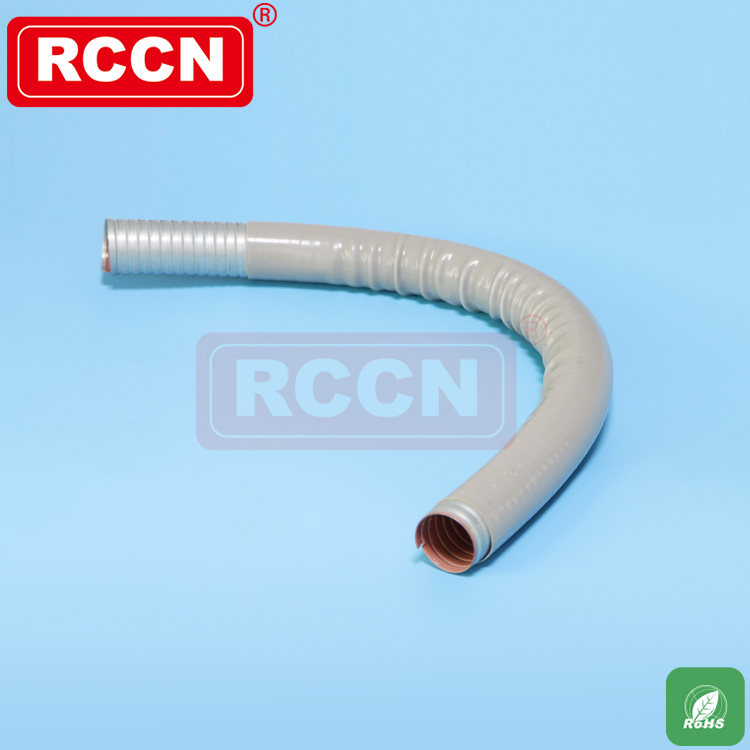

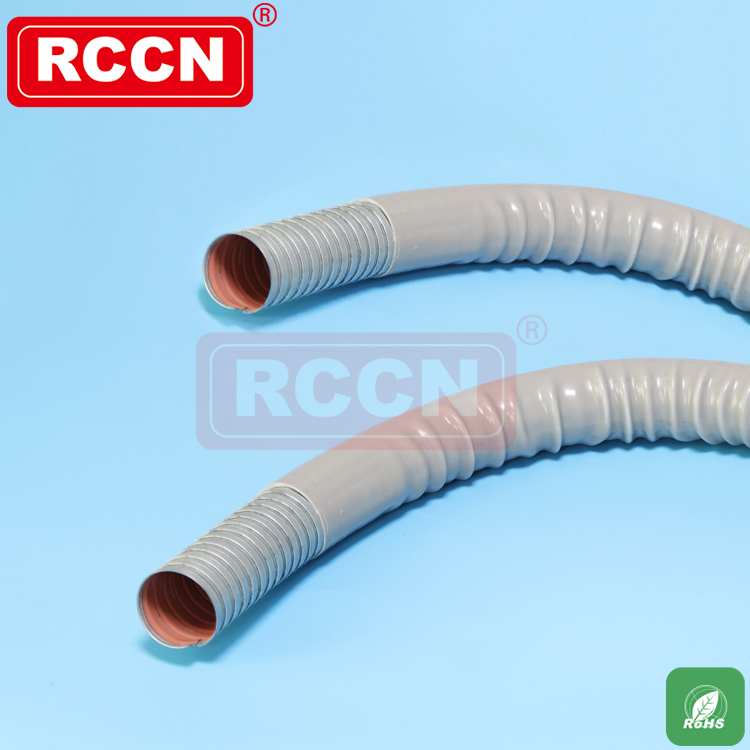

防水型
产品结构：外层软质聚氯乙烯（PVC）
中层热镀锌钢带
里层特殊树脂
使用范围：室内外潮湿场所（明暗敷均可） 有水蒸气的场所 有酸碱等腐蚀的场所 直埋地下等
性能特点：具有基本型的特点外 还有防水性 耐腐蚀性 耐化学性等
解释说明：使用防水型附件配管：内壁绝缘层无毒 无害 环保

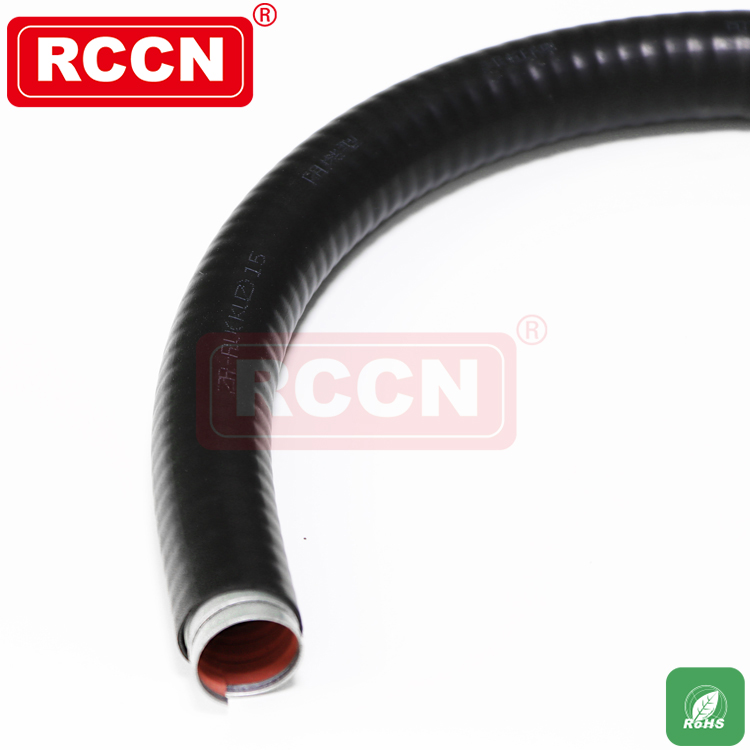

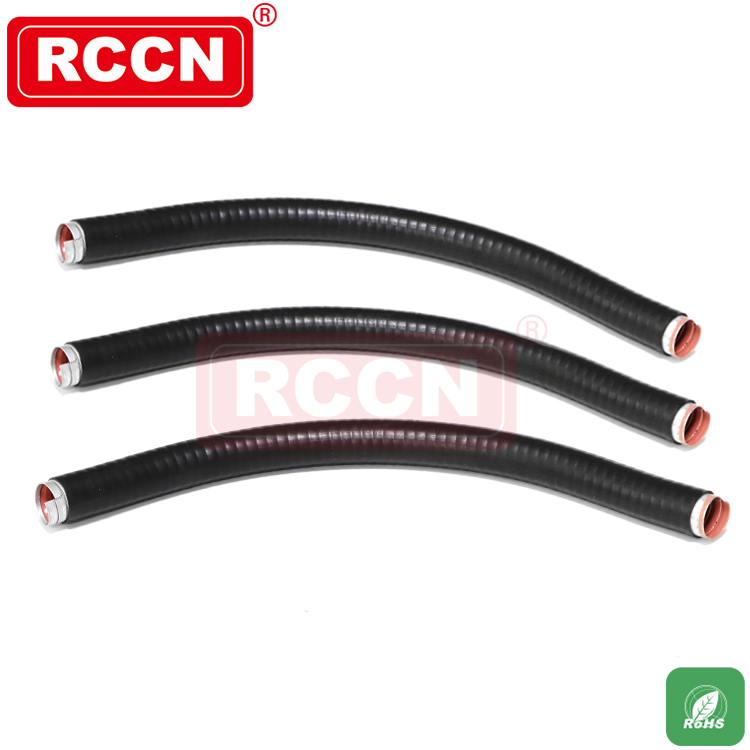

阻燃型
产品结构：外层软质聚氯乙烯（PVC）里层特殊树脂
使用范围：室内外潮湿场所（明暗敷均可）防火要求较高的电气施工场所 火灾自动报警系统等
性能特点：除具有基本型和防水型的特点外 阻燃 防火性能强
解释说明：使用防水型附件配管：内壁绝缘层无毒 无害 环保
| RZ基本型 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RZ-15 | 16 | 19 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RZ-17 | 18.3 | 21.5 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RZ-24 | 24.8 | 28.8 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RZ-30 | 30.9 | 34.9 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RZ-38 | 38.9 | 42.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RZ-50 | 50.5 | 54.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RZ-63 | 64.6 | 69.1 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RZ-76 | 77.9 | 82.9 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RZ-83 | 82.6 | 88.1 | ±0.6 | 20 | 80 | 3" | - | - |
| RZ-101 | 101.1 | 107.3 | ±0.6 | 10 | 100 | 4" | - | - |
| RV防水性 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RV-15 | 16 | 20.6 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RV-17 | 18.3 | 23.1 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RV-24 | 24.8 | 30.4 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RV-30 | 30.9 | 36.5 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RV-38 | 38.9 | 44.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RV-50 | 50.5 | 56.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RV-63 | 64.6 | 71.5 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RV-76 | 77.9 | 85.3 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RV-83 | 82.6 | 90.9 | ±0.8 | 20 | 80 | 3" | - | - |
| RV-101 | 101.1 | 110.1 | ±0.8 | 10 | 100 | 4" | - | - |
| RVZ阻燃型 | ||||||||
| 规格 | 内径（d）mm | 外径（D）mm | 外径公差mm | 每卷长m | 对应钢管公称尺寸 | 对应电线管公称尺寸 | ||
| mm | ″ | mm | ″ | |||||
| RVZ-15 | 16 | 20.6 | ±0.2 | 100 | 15 | 1/2" | 16 | 5/8" |
| RVZ-17 | 18.3 | 23.1 | ±0.2 | 100 | 20 | 3/4" | 19 | 3/4" |
| RVZ-24 | 24.8 | 30.4 | ±0.2 | 50 | 25 | 1" | 25 | 1" |
| RVZ-30 | 30.9 | 36.5 | ±0.2 | 50 | 32 | 11/4" | 32 | 11/4" |
| RVZ-38 | 38.9 | 44.9 | ±0.4 | 25 | 40 | 11/2" | 38 | 11/2" |
| RVZ-50 | 50.5 | 56.9 | ±0.4 | 25 | 50 | 2" | 51 | 2" |
| RVZ-63 | 64.6 | 71.5 | ±0.6 | 20 | 65 | 21/2" | 64 | 21/2" |
| RVZ-76 | 77.9 | 85.3 | ±0.6 | 20 | 65 | (21/2") | 76 | 3" |
| RVZ-83 | 82.6 | 90.9 | ±0.8 | 20 | 80 | 3" | - | - |
| RVZ-101 | 101.1 | 110.1 | ±0.8 | 10 | 100 | 4" | - | - |
执行标准：JG/T3053-1998 可挠金属电线保护套管GB/T20041.1-2005/IEC61386-1.1996 电气安装用导管系统 第一部分：通用要求
技术规范：CECS87:96 可挠金属电线保护管配线工程技术规范
设计规范：JGJ16-2008 民用建筑电气设计规范的要求
