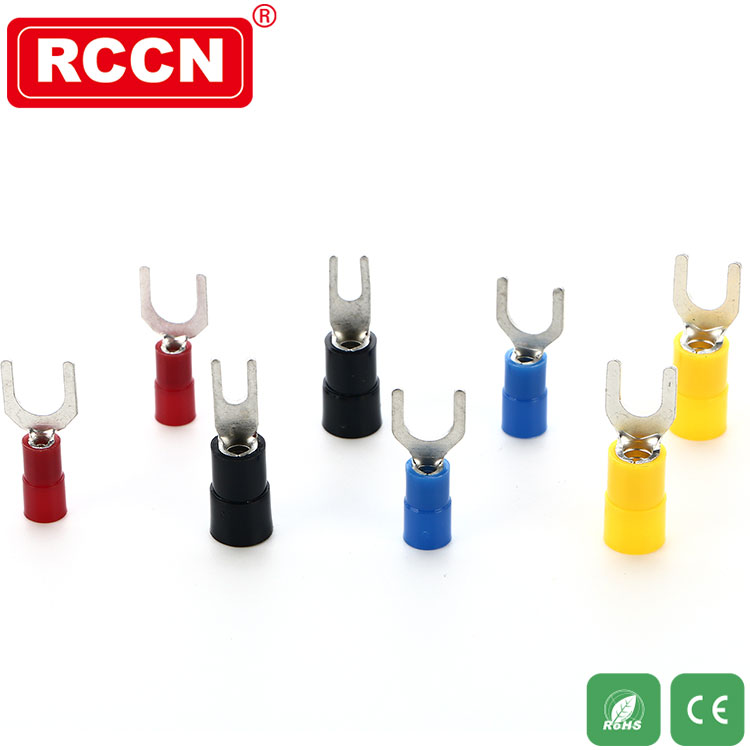

日成叉形尼龙绝缘端子 YFN

绝缘端子,冷压端子,叉形绝缘端子

产品材质,日成YFN型叉形尼龙绝缘端子 采用优质紫铜制成,导电性良好,外套采用优质PA66制,耐久性不易老化.

产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位;配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表 红 蓝  黑  黄  可定制其它颜色,有起订量要求
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.
说明:本系列配套工具 YYT-1,可定制特殊颜色,有起订量要求。
尼龙绝缘护套 紫铜表面镀锡 DIN 46237
本系列代替原PVC塑料护套

特点:无卤产品,耐热温度达 105 °C。有了易进式绝缘头,加工更简单。压接区域内的硬焊接。内部是槽形轮廓

优势:优质材料可确保电气连接的可靠性。即使在更高的温度下,也可维持导电性。发生火灾时,不会释放毒气。
易进式绝缘护套使导线插入更简单。压接区域的槽形轮廓使其具有高抗张强度,可以承受更高的永久性机械应变.

产品规格


导线截面:0.5~1.5mm2(AWG22~16 ) 最大电流:1max=19A .包装1000PCS
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A.Package:1000Pcs

型号
Item No.

尺寸 DIMENSION

颜色


color

美制

螺栓号

螺栓口直径BLFH ΦD
D2mmmmmmmmmm
YF1.25-3N#43.2mm5.722.26.511.04.0
YFS1.25-3.5N#63.7mm5.722.26.5
YFL1.25-3.5N#63.7mm6.422.26.5
YFS1.25-4N#84.3mm6.422.26.5
YFM1.25-4N#84.3mm7.222.26.5
YFL1.25-4N#84.3mm8.122.26.5
YFS1.25-5N#105.3mm8.122.26.5
YFL1.25-5N#105.3mm9.522.26.5
YFS1.25-6N1/46.4mm9.522.26.5
YFL1.25-6N1/46.4mm12.028.211.0


导线截面:0.5~2.5mm2(AWG16~14) 最大电流:lmax=27A.包装1000PCS
Size of cable: 0.5-2.5mm2(American standar 16-14) Max.Current=27A.Package:1000Pcs

型号
Item No.

尺寸 DIMENSION

颜色


color

美制

螺栓号

螺栓口直径BLFHΦD
D2mmmmmmmmmm
YF2-3N#43.2mm5.722.26.511.04.5
YFS2-3.5N#63.7mm5.722.26.5
YFL2-3.5N#63.7mm6.022.26.5
YFS2-4N#84.3mm6.422.26.5
YFM2-4N#84.3mm7.222.26.5
YFL2-4N#84.3mm8.122.26.5
YFS2-5N#105.3mm8.122.26.5
YFL2-5N#105.3mm9.522.26.5
YFS2-6N1/46.4mm9.522.26.5
YFL2-6N1/46.4mm12.028.211.0


导线截面:4~6mm2(AWG12~10) 最大电流:lmax=37A.包装500PCS
Size of cable: 4-6mm2(American standar 12-10) Max.Current=37A.Package:500Pcs

型号
Item No.

尺寸 DIMENSION

颜色


color

美制

螺栓号

螺栓口直径BLFHΦD
D2mmmmmmmmmm
YF3.5-3N#43.2mm5.725.77.013.46.4
YF3.5-4N#84.3mm8.025.77.0
YF3.5-5N#105.3mm5.325.77.0
YF3.5-6N1/46.5mm6.525.77.0


导线截面:4~6mm2(AWG12~10)最大电流:lmax=48A  包装:500PCS
Insulation square:4~6mm2(AWG12~10)Max current:lmax=48A  Package:1000Pcs

型号
Item No.

尺寸 DIMENSION

颜色


color

美制

螺栓号

螺栓口直径BLFHΦD
D2mmmmmmmmmm
YFS5.5-3.5N#63.7mm7.224.47.513.46.4
YF5.5-3.5N#63.7mm8.325.27.5
YFS5.5-4N#84.3mm8.326.97.5
YFL5.5-4N#84.3mm9.026.97.5
YF5.5-5N#105.3mm9.027.07.5
YFS5.5-6N1/46.5mm9.027.07.5
YFL5.5-6N1/46.5mm12.031.512.0
YF5.5-8N5/168.4mm14.030.510.5
