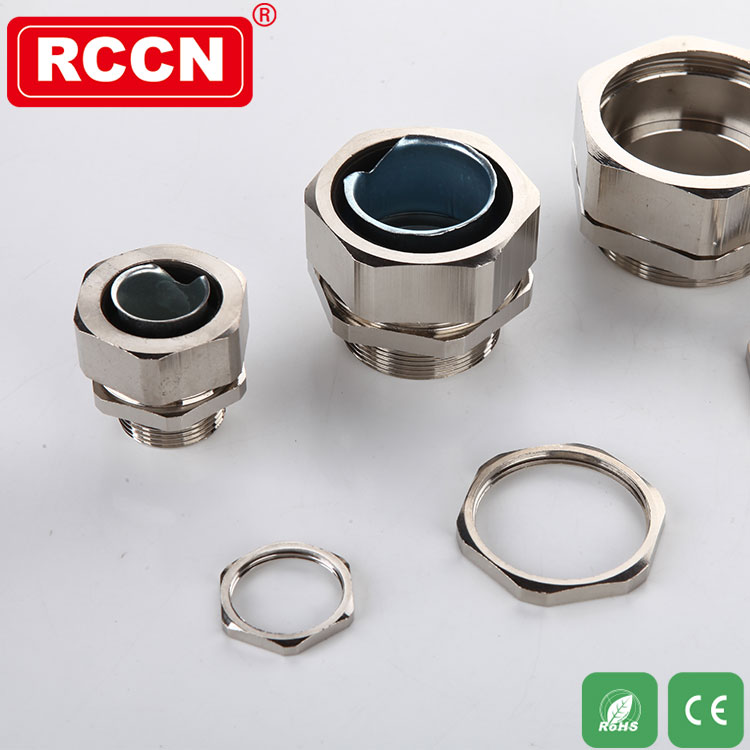

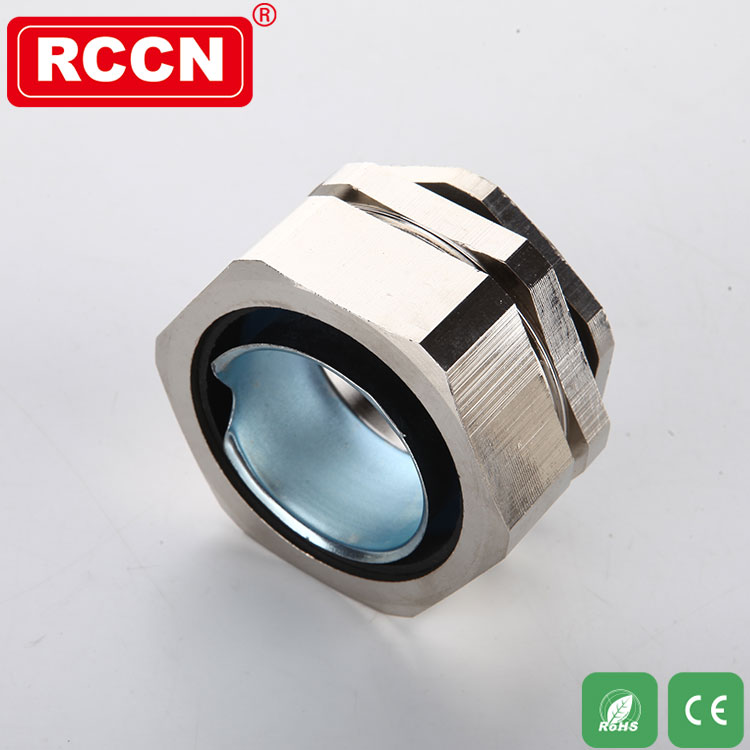

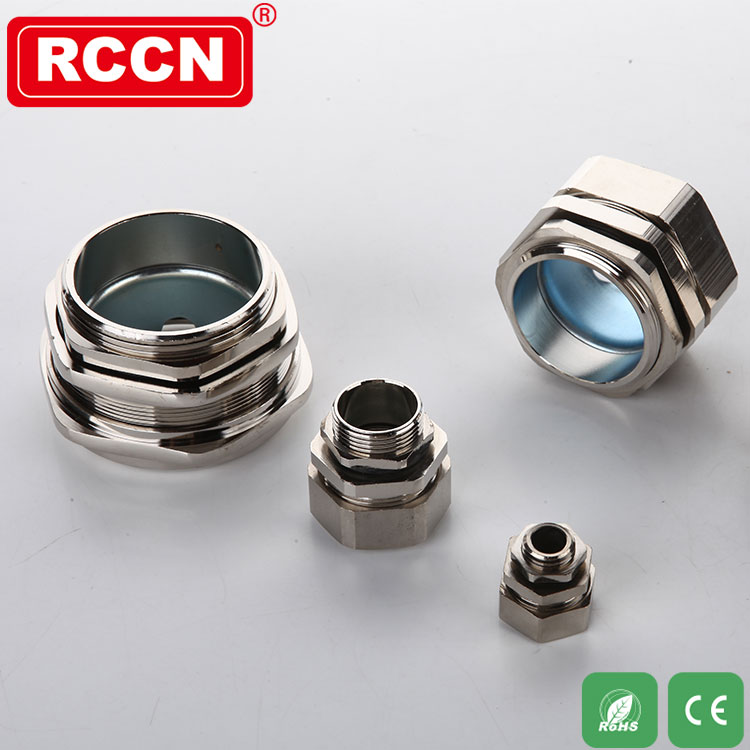

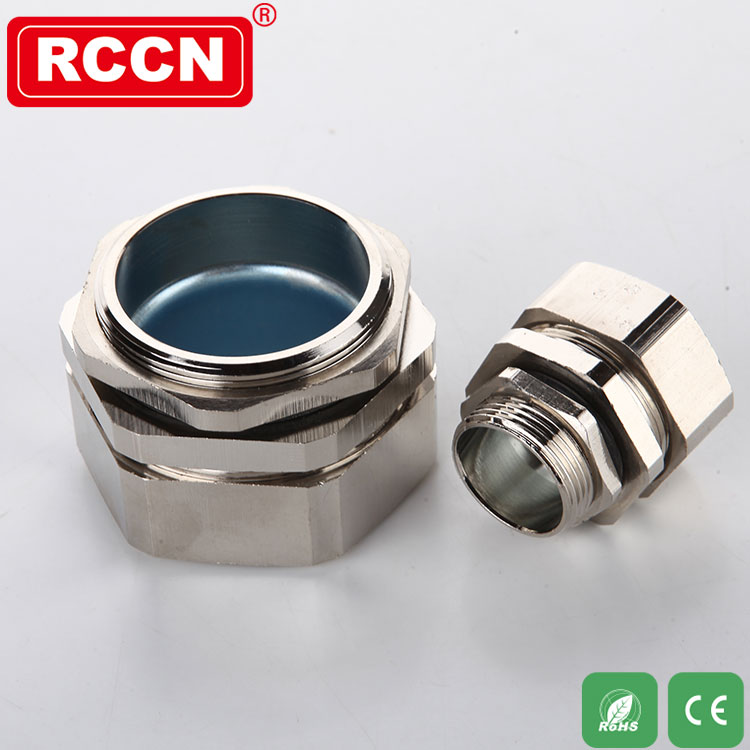

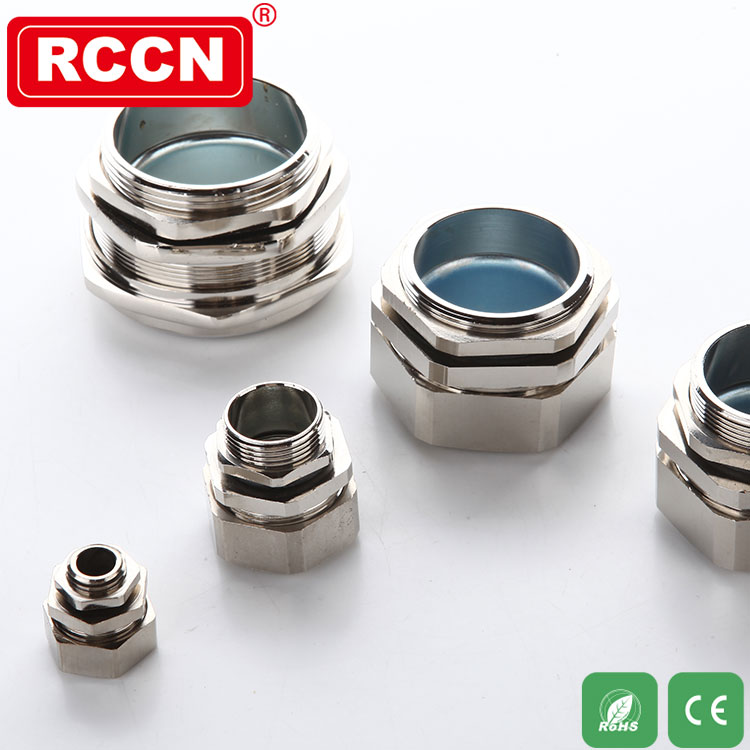

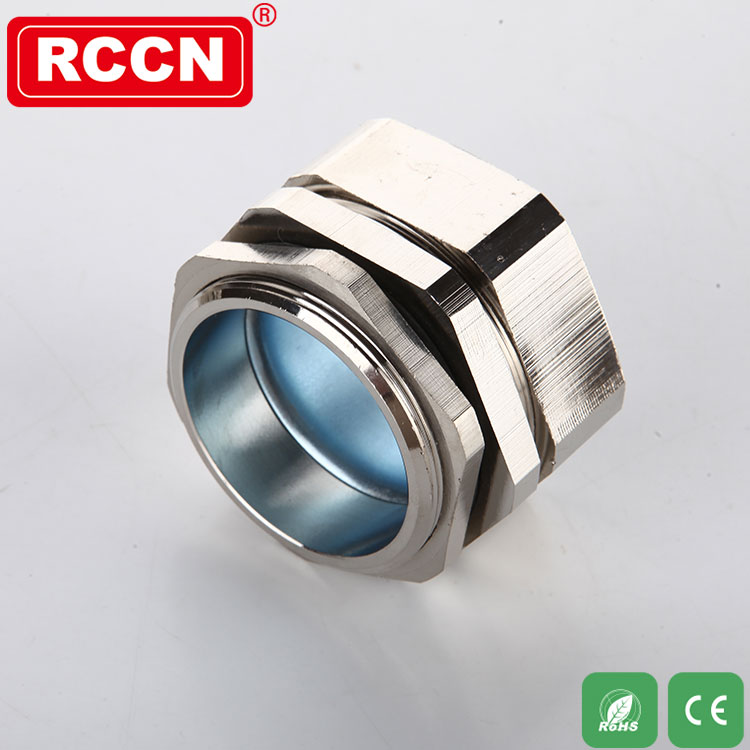

日成铜制金属软管接头 TNBG

日成铜制金属软管接头 TNBG

螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹 PG
产品材质:A.C.F部位优质加厚型黄铜(镀镍)制成.B.E丁腈橡胶(NBR)制成.D铁皮制成.
产品认证:欧洲CE,欧洲环保RoHS  /  颜色:黄色   /   防护等级:IP54
工作温度:-40°C至100°C,瞬间可耐热达120°C.
产品特性: 1.加厚型黄铜(镀镍)制成,外型美观,结构紧密,强度高.
                2.软管护套设计与软管相扣接紧之设计,配合迫紧头装配省时便利,抗拉力特强,
                3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
                4.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
备       注:成品均配带螺母A及防水垫片B可定制特殊规格不同的螺纹和配套和管
可定制任意长度或其它不同管配不同的螺纹,例:NBG1-05M(L=15MM),NBG1-05M(M25*1.5)/指M25配16管

产品规格

型号
Item No.
螺牙标准
Thread
G/M/PG
配套日成金属软管MCR螺纹外径
Thread
O.D.
D1
螺纹长度
Thread
Length
L1
对应型号公制英制
公制螺纹 TNBG-M
TNBG-01MM14*1.5MCR-0163/16"M14*1.58
TNBG-02MM14*1.5MCR-0285/16"M14*1.58
TNBG-03MM16*1.5MCR-03101/4M16*1.58
TNBG-04MM16*1.5MCR-04133/8"M16*1.58
TNBG-05MM20*1.5MCR-05161/2"M20*1.511
TNBG-06MM25*1.5MCR-06203/4"M25*1.514
TNBG-08MM32*1.5MCR-08251"M32*1.515
TNBG-10MM40*1.5MCR-103211/4"M40*1.515
TNBG-12MM50*1.5MCR-12381 1/2M50*1.516
TNBG-16MM63*1.5MCR-16512"M63*1.518
管螺纹 TNBG-G
TNBG-01GG1/4"MCR-0163/16"13.28
TNBG-02GG1/4"MCR-0285/16"13.28
TNBG-03GG3/8"MCR-03101/4"16.58
TNBG-04GG3/8"MCR-04133/8"16.58
TNBG-05GG1/2"MCR-05161/2"21.311
TNBG-06GG3/4"MCR-06203/4"26.614
TNBG-08GG1"MCR-08251"33.415
TNBG-10GG1 1/4"MCR-103211/4"42.115
TNBG-12GG1 1/2"MCR-123811/2"47.816
TNBG-16GG2"MCR-1651259.618
德制螺纹 TNBG-PG
TNBG-03PPG9MCR-03101/4"15.28
TNBG-04PPG11MCR-04133/8"18.69
TNBG-05PPG13.5MCR-05161/2"20.411
TNBG-06PPG21MCR-06203/4"28.314
TNBG-08PPG29MCR-08251"37.015
TNBG-10PPG29MCR-10321 1/4"37.015
TNBG-12PPG36MCR-123811/2"47.016
TNBG-16PPG48MCR-16512"59.318
管螺纹 TNBG-NPT
TNBG-01NNPT1/4"MCR-0163/16"13.28
TNBG-02NNPT1/4"MCR-0285/16"13.28
TNBG-03NNPT3/8"MCR-03101/4"16.58
TNBG-04NNPT3/8"MCR-04133/8"16.58
TNBG-05NNPT1/2"MCR-05161/2"21.311
TNBG-06NNPT3/4"MCR-06203/4"26.614
TNBG-08NNPT1"MCR-08251"33.415
TNBG-10NNPT1 1/4"MCR-103211/4"42.115
TNBG-12NNPT1 1/2"MCR-123811/2"47.816
TNBG-16NNPT2"MCR-1651259.618
