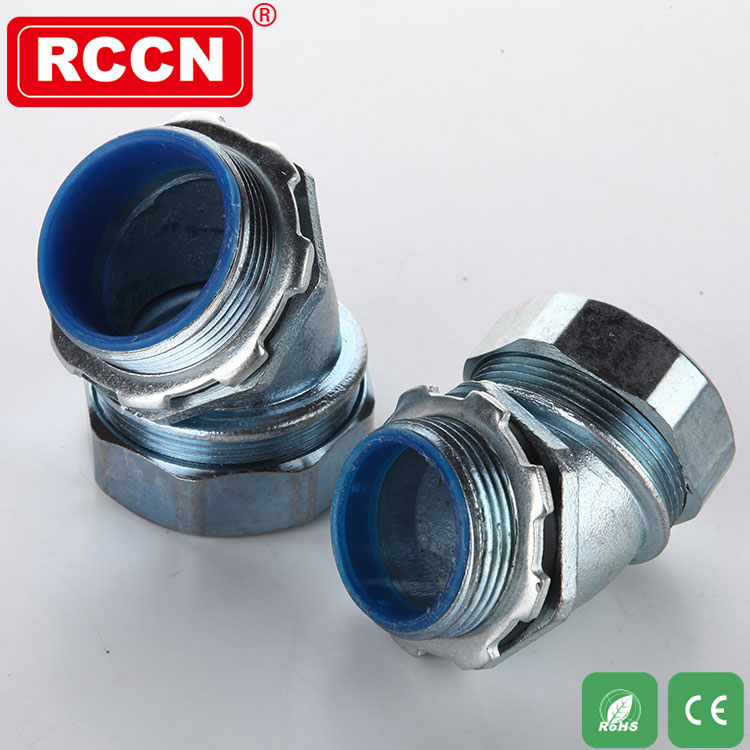

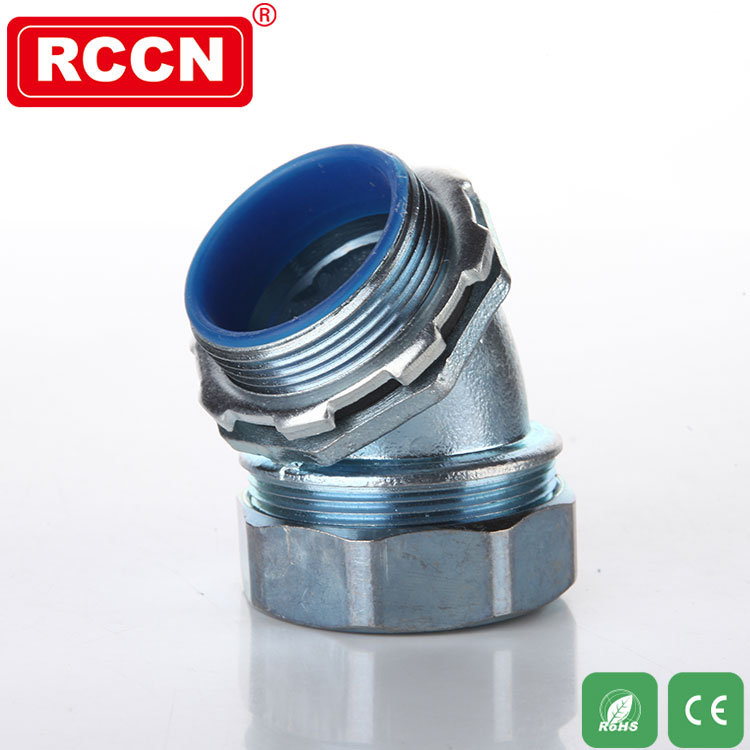

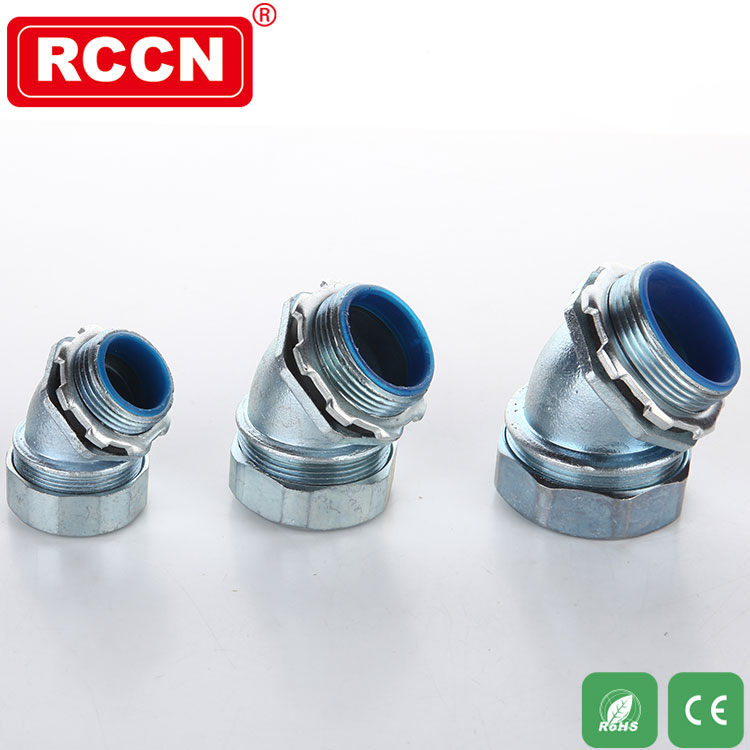

45度金属软管接头 NBN

金属软管接头,软管接头


螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹PG
产品材质:A.C.F部位均采用锌合金制成.B.E采用丁腈橡胶(NBR)制成.D为铁皮压铸制成.
产品认证:欧洲CE,欧洲环保RoHS
颜色种类:金属色
工作温度:-40°C至100°C,瞬间可耐热达120°C.527,554,532,492,515
产品特性: 1.接合后和箱体成45度,加厚型锌合金镀锌或硬铬,外型美观,结构紧密,强度高.
2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.

产品规格

产品系列 型号 品号 单位 数量
NBN型 45度金属软管接头 NBN-05M(M20*1.5,Φ20) #N/A PCS 85
NBN型 45度金属软管接头 NBN-05M(M20*1.5,Φ20) #N/A PCS 85
NBN型 45度金属软管接头 NBN-12M(M50*1.5,Φ38) 1300801600013 PCS 51
NBN型 45度金属软管接头 NBN-12M(M50*1.5,Φ38) 1300801600013 PCS 51
NBN型 45度金属软管接头 NBN-05G(G1/2,Φ16)(R05) 1300801600015 PCS 100
NBN型 45度金属软管接头 NBN-05G(G1/2,Φ16)(R05) 1300801600015 PCS 100
NBN型 45度金属软管接头 NBN-06G(G3/4,Φ20) NBN-06G(G3/4,Φ20) PCS 190
NBN型 45度金属软管接头 NBN-06G(G3/4,Φ20) NBN-06G(G3/4,Φ20) PCS 190
NBN型 45度金属软管接头 NBN-08G(G1,Φ25) #N/A PCS 55
NBN型 45度金属软管接头 NBN-08G(G1,Φ25) #N/A PCS 55
NBN型 45度金属软管接头 NBN-10G(G1 1/4,Φ32) NBN-10G(G1 1/4,Φ32) PCS 100
NBN型 45度金属软管接头 NBN-10G(G1 1/4,Φ32) NBN-10G(G1 1/4,Φ32) PCS 100
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38)(R41) 1300801600043 PCS 60
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38)(R05) 1300801600019 PCS 280
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38)(R41) 1300801600043 PCS 60
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38)(R05) 1300801600019 PCS 280
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38) NBN-12G(G1 1/2,Φ38) PCS 30
NBN型 45度金属软管接头 NBN-12G(G1 1/2,Φ38) NBN-12G(G1 1/2,Φ38) PCS 30
规格参数

型号Item No. 螺牙标准
Thread

配套日成金属软管MCR 螺纹外径
Thread
O.D.
D1
螺纹长度
Thread
Length
L1
接合长度
Joint
Length
L2+L3
包装
Packing
pcs

对应型号 公制 英制
管螺纹 NBN-G
NBN-04G G3/8" MCR-04 13 3/8" 16.5 8 50 30
NBN-05G G1/2" MCR-05 16 1/2" 21.3 11 54 30
NBN-06G G3/4" MCR-06 20 3/4" 26.6 14 60 30
NBN-08G G1" MCR-08 25 1" 33.4 15 70 20
NBN-10G G1 1/4" MCR-10 32 1 1/4" 42.1 15 90 20
NBN-12G G1 1/2" MCR-12 38 1 1/2" 47.8 16 100 20
NBN-16G G2" MCR-16 51 2" 59.6 18 120 10
NBN-20G G2 1/2" MCR-20 64 2 1/2" 75.1 22 160 10
NBN-24G G3" MCR-24 80 3" 87.8 22 190 5
NBN-32G G4" MCR-32 100 4" 113 24 220 5
公制螺纹 NBN-M
NBN-04M M16*1.5 MCR-04 13 3/8" 16 8 50 30
NBN-05M M20*1.5 MCR-05 16 1/2" 20 11 54 30
NBN-06M M25*1.5 MCR-06 20 3/4" 25 14 60 30
NBN-08M M32*1.5 MCR-08 25 1" 32 15 70 20
NBN-10M M40*1.5 MCR-10 32 1 1/4" 40 15 90 20
NBN-12M M50*1.5 MCR-12 38 1 1/2" 50 16 100 20
NBN-16M M63*1.5 MCR-16 51 2" 63 18 120 10
德制螺纹 NBN-PG
NBN-04P PG11 MCR-04 13 3/8" 18.6 8 50 30
NBN-05P PG13.5 MCR-05 16 1/2" 20.4 11 54 30
NBN-06P PG21 MCR-06 20 3/4" 28.3 14 60 30
NBN-08P PG29 MCR-08 25 1" 37.0 15 70 20
NBN-10P PG29 MCR-10 32 1 1/4" 37.0 15 90 20
NBN-12P PG36 MCR-12 38 1 1/2" 47.0 16 100 20
NBN-16P PG48 MCR-16 51 2" 59.3 18 120 10
