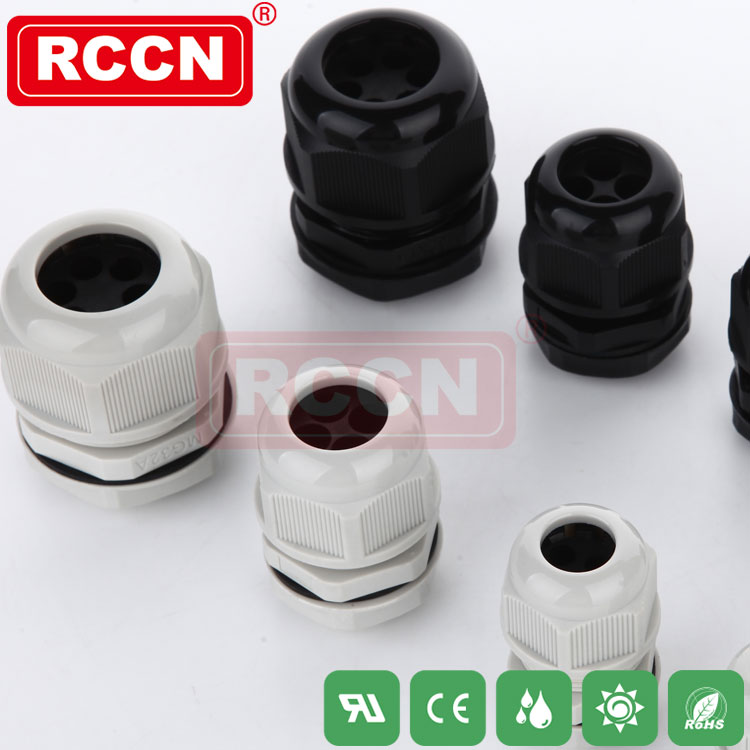

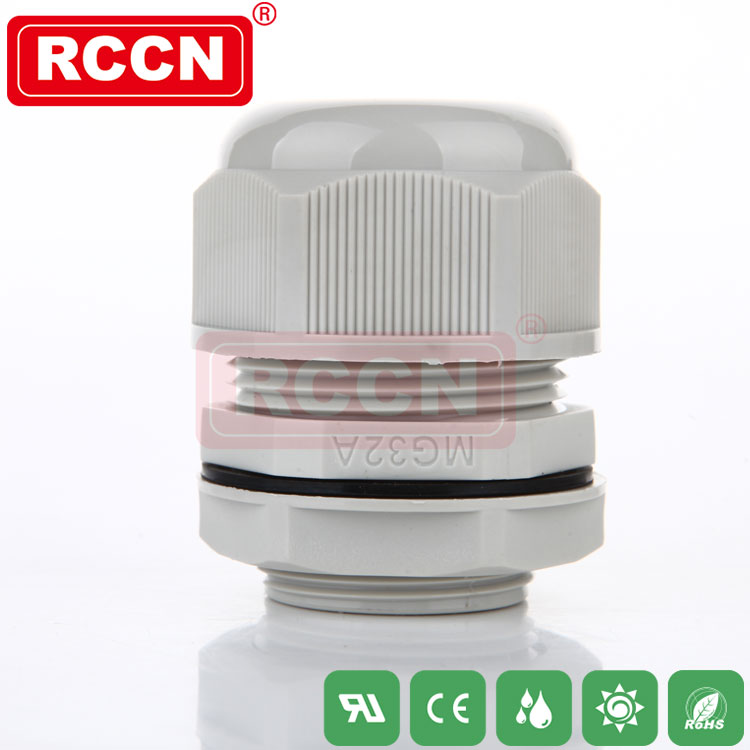

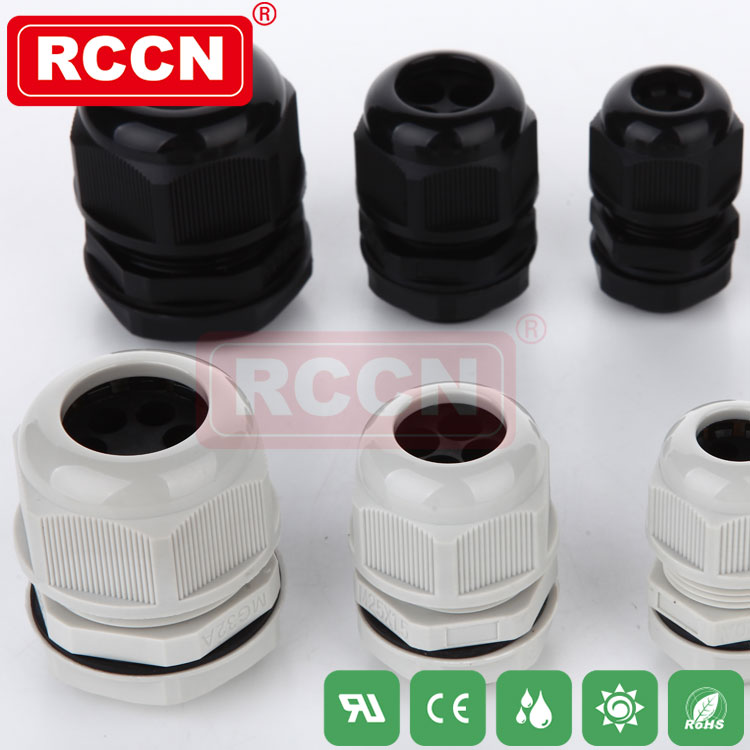

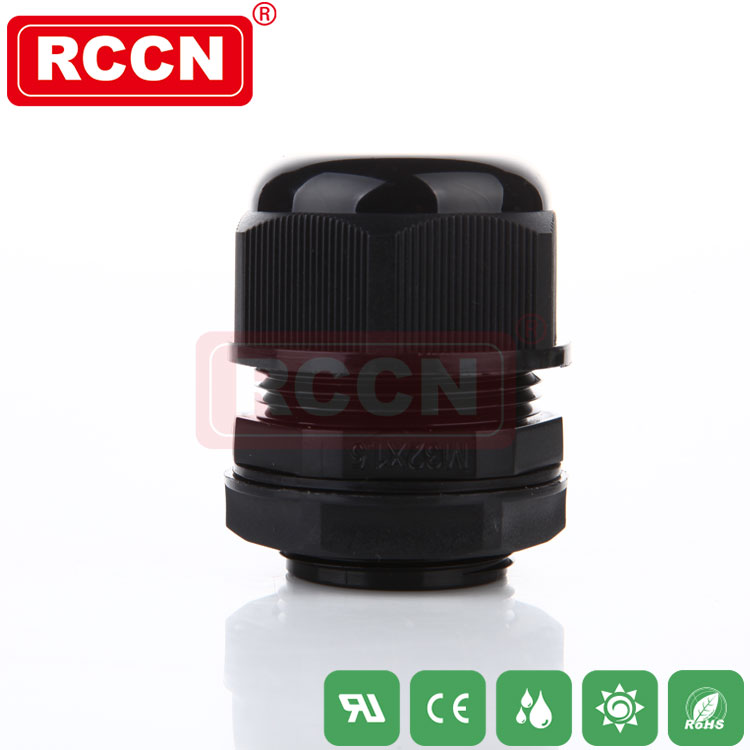

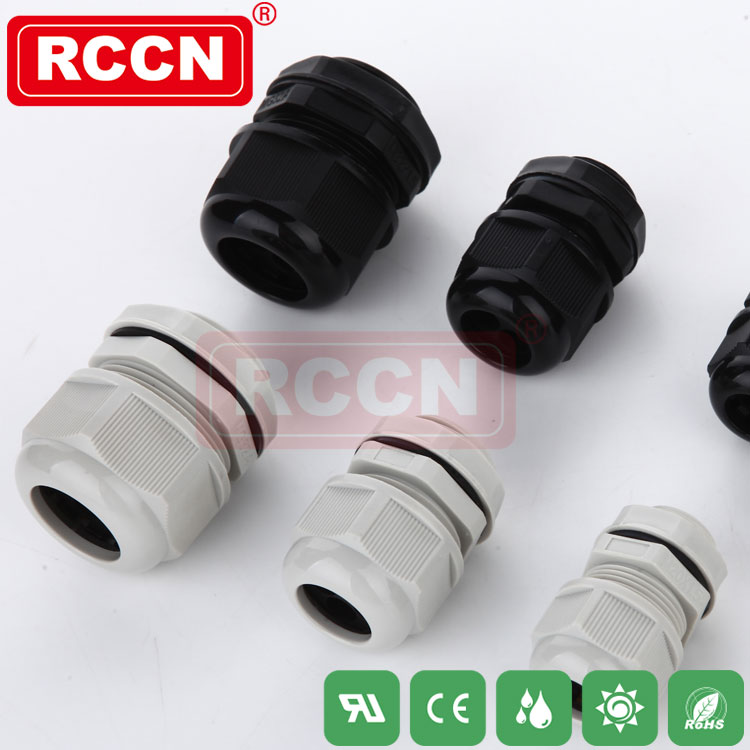

日成多孔电缆接头 PGA-H

特点:适应多股线安装


螺牙规格::德制螺牙(DIN STANDARD)
产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-40°C至105°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时,耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。
说明:*号为常备品,可按要求定制其它孔径。

产品规格


型号
Item No
螺牙规格
Thread
适应电
缆外径
CableRange
Φ
螺纹外径 Thread
O.D.
D1
机板口径
Panel
Mounting Hol
螺纹长度
Thread
Length
L1
板手
Spanner
size
A&F
包装
Std.Pkg
pcs
黑色
Black
灰白色 White
2孔
*PG7A-H2-03B
PG7A-H2-03G
PG7
1.2-3.1 12.5 12.5-12.8 8 17/19 50PCS
*PG9A-H2-03B
PG9A-H2-03G
PG9
1.6-3.1 15.2 15.2-15.8 8.2 22/19
PG11A-H2-03B
PG11A-H2-03G
PG11
2-3 18.6 18.6-18.9 10 24/22
*PG13.5A-H2-05B
PG13.5A-H2-05G
PG13.5
3.5-5.2 20.4 20.4-20.7 10 27/24
*PG16A-H2-06B
PG16A-H2-06G
PG16
4.3-6.1 22.5 22.5-22.8 10.8 30/27
*PG21AH2-08B
PG21AH2-08G
PG21
6.4-8.7 28.3 28.3-28.7 12 36/33
PG29A-H2-10B
PG29A-H2-10G
PG29
7.7-10 37.0 37.0-37.4 12 46/41
3孔
*PG7A-H3-02B
PG7A-H3-02G
PG7
1.6-2.6 12.5 12.5-12.8 8 17/19 50PCS
*PG9A-H3-02B
PG9A-H3-02G
PG9
1.6-2.6 15.2 15.2-15.8 8.2 22/19
*PG11A-H3-03B
PG11A-H3-03G
PG11
2-3 18.6 18.6-18.9 10 24/22
*PG13.5A-H3-05B
PG13.5A-H3-05G
PG13.5
3.5-5 20.4 20.4-20.7 10 27/24
*PG16A-H3-05B
PG16A-H3-05G
PG16
3.5-5.2 22.5 22.5-22.8 10.8 30/27
*PG21A-H3-08B
PG21A-H3-08G
PG21
6.2-8 28.3 28.3-28.7 12 36/33
*PG29A-H3-10B
PG29A-H3-10G
PG29
7.7-10 37.0 37.0-37.4 12 46/41
4孔
*PG7A-H4-02B PG7A-H4-02G PG7 1.3-2.3 12.5 12.5-12.8 8 17/19 50PCS
*PG9A-H4-02B PG9A-H4-02G PG9 1.3-2.3 15.2 15.2-15.8 8.2 22/19
PG11A-H4-03B PG11A-H4-03G PG11 2.4-3.4 18.6 18.6-18.9 10 24/22
PG13.5A-H4-04B PG13.5A-H4-04G PG13.5 3-4.2 20.4 20.4-20.7 10 27/24
*PG16A-H4-04B PG16A-H4-04G PG16 3.4-4.8 22.5 22.5-22.8 10.8 30/27
*PG21A-H4-07B PG21A-H4-07G PG21 5.6-7.3 28.3 28.3-28.7 12 36/33
*PG29A-H4-09B PG29A-H4-09G PG29 7-9 37.0 37.0-37.4 12 46/41
5孔
PG11A-H5-02B PG11A-H5-02G PG11 2-2.8 18.6 18.6-18.9 10 24/22 50PCS
PG16A-H5-03B PG16A-H5-03G PG16 2-3.1 22.5 22.5-22.8 10.8 30/27
PG16A-H5-04B PG16A-H5-04G PG16 3-4.1 22.5 22.5-22.8 10.8 30/27
PG21A-H5-03B PG21A-H5-03G PG21 2.6-3.6 28.3 28.3-28.7 12 36/33
*PG29A-H5-06B PG29A-H5-06G PG29 4.1-6 37.0 37.0-37.4 12 46/41
PG36A-H5-08B PG36A-H5-08G PG36 6.5-8.3 47.0 47.0-47.4 14 51/52
6孔
PG11A-H6-02B PG11A-H6-02G PG11 1.4-2.1 18.6 18.6-18.9 10 24/22 50PCS
PG13.5A-H6-03B PG13.5A-H6-03G PG13.5 2-3 20.4 20.4-20.7 10 27/24
PG16A-H6-03B PG16A-H6-03G PG16 2-3 22.5 22.5-22.8 10.8 30/27
PG21A-H6-05B PG21A-H6-05G PG21 3.6-5.2 28.3 28.3-28.7 12 36/33
*PG29A-H6-07B PG29A-H6-07G PG29 5.6-7 37.0 37.0-37.4 12 46/41
7孔
PG16A-H7-03B PG16A-H7-03G PG16 2-3 22.5 22.5-22.8 10.8 30/27 50PCS
*PG21A-H7-03B PG21A-H7-03G PG21 2.6-3.6 28.3 28.3-28.7 12 36/33
PG29A-H7-06B PG29A-H7-06G PG29 4.6-6 37.0 37.0-37.4 12 46/41
8孔
PG13.5A-H8-02B PG13.5A-H8-02G PG13.5 1.2-2.5 20.4 20-20.3 15 27/27
PG21A-H8-03B PG21A-H8-03G PG21 1.5-3 28.3 28.3-28.7 15 36/33
扁孔
PG9A-0610B PG9A-0610G PG9 6*10 15.2 15.2-15.8 8.2 22/19 50PCS
PG13.5A-0714B PG13.5A-0714G PG13.5 7*14 20.4 20.4-20.7 10 27/24
PG16A-0714B PG16A-0714G PG16 7*14 22.5 22.5-22.8 10.8 30/27
PG21A-0822B PG21A-0822G PG21 8*22 28.3 28.3-28.7 12 36/33
PG36A-0529B PG36A-0529G PG36 5.5*29 47.0 47.0-47.4 14 51/52
