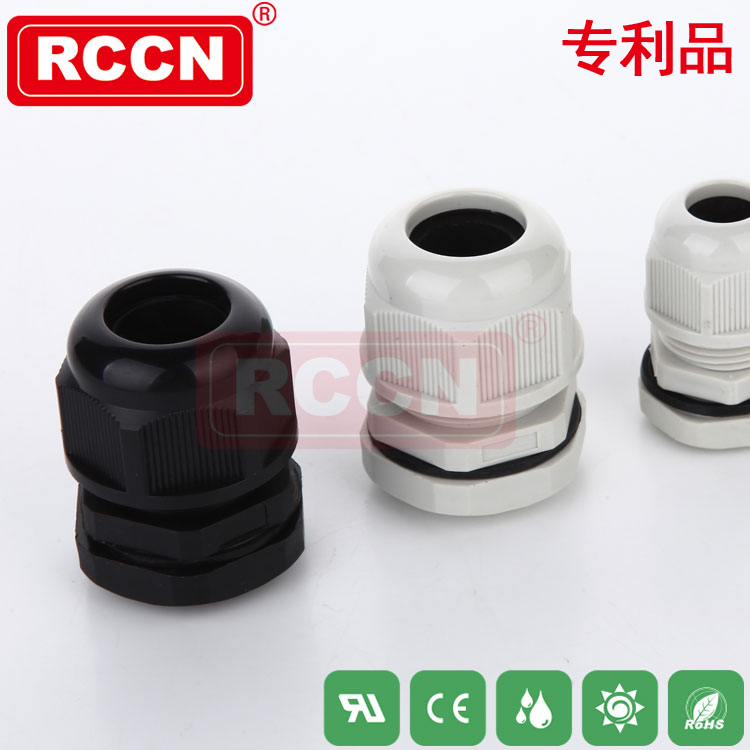

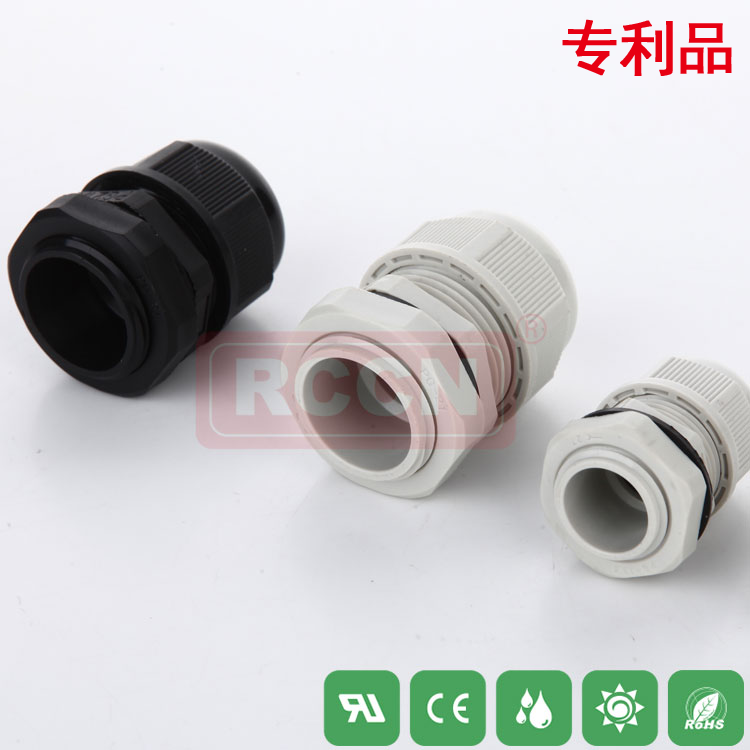

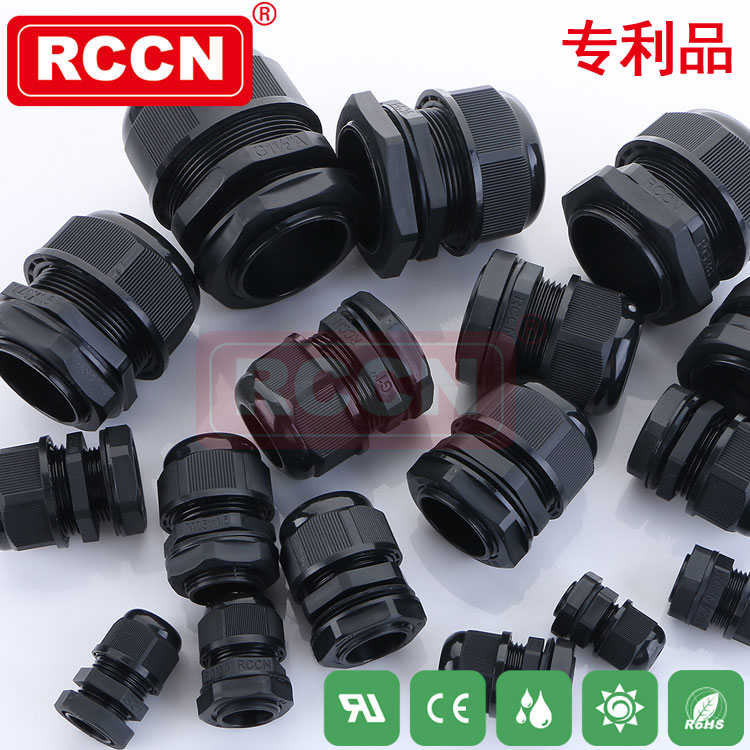

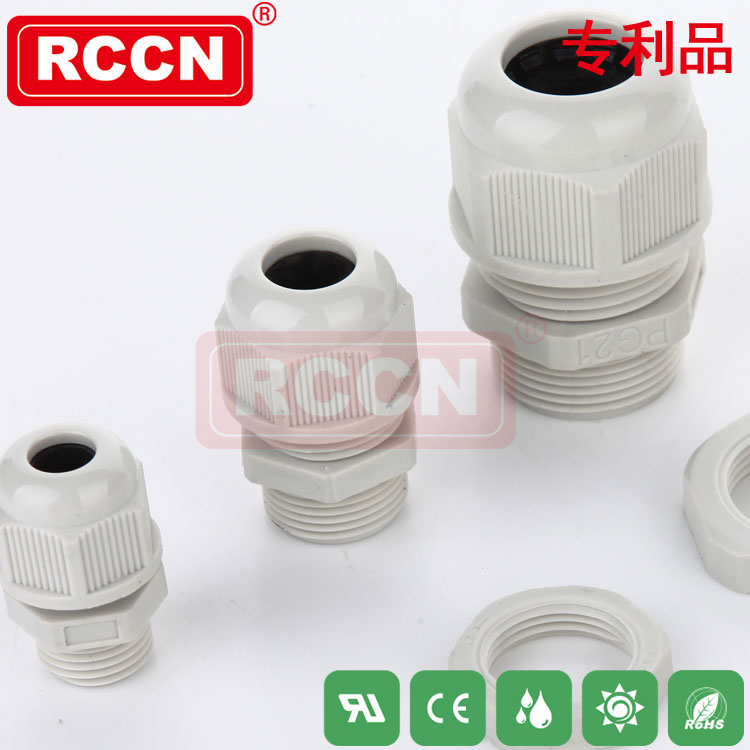

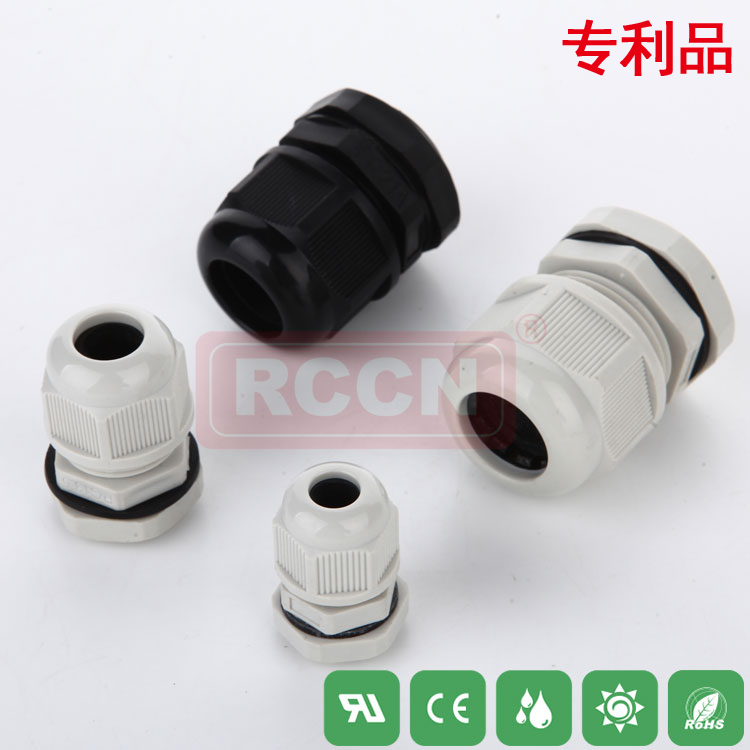

日成公制电缆接头 MGA

特点:M型 公制电缆接头 热销电缆接头

专利号:201120522138.X。专利类型:实用新型。

螺牙规格:公制螺牙(Metric/EN50262)。

产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化橡胶材质。
产品认证:UL/CUL,欧洲CE 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-40°C至105°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。

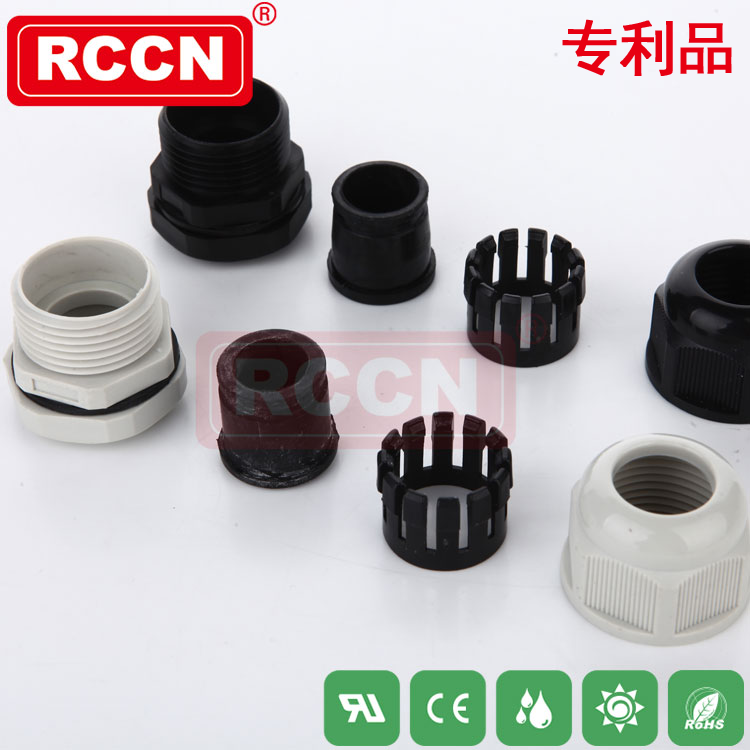

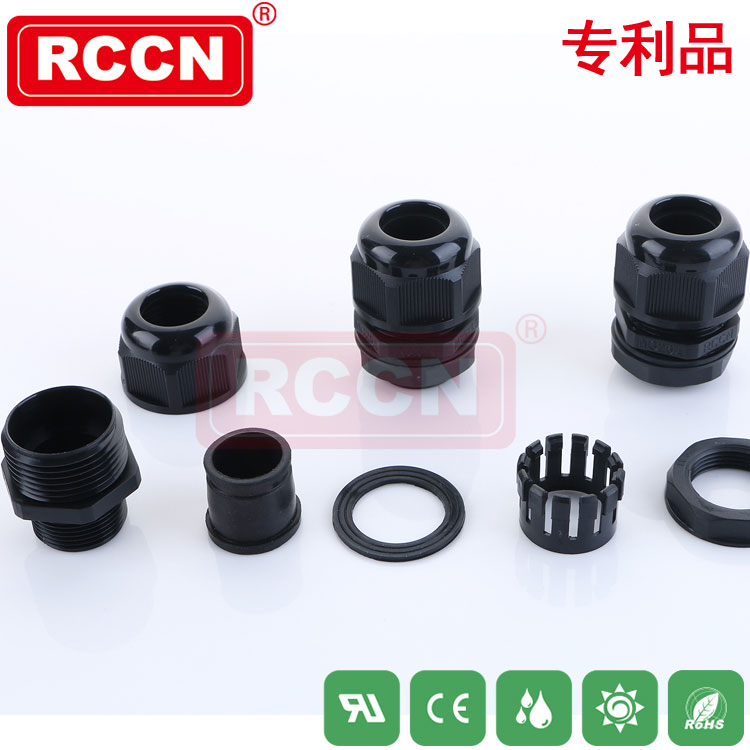

产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时,耐化学物质与一般溶剂.

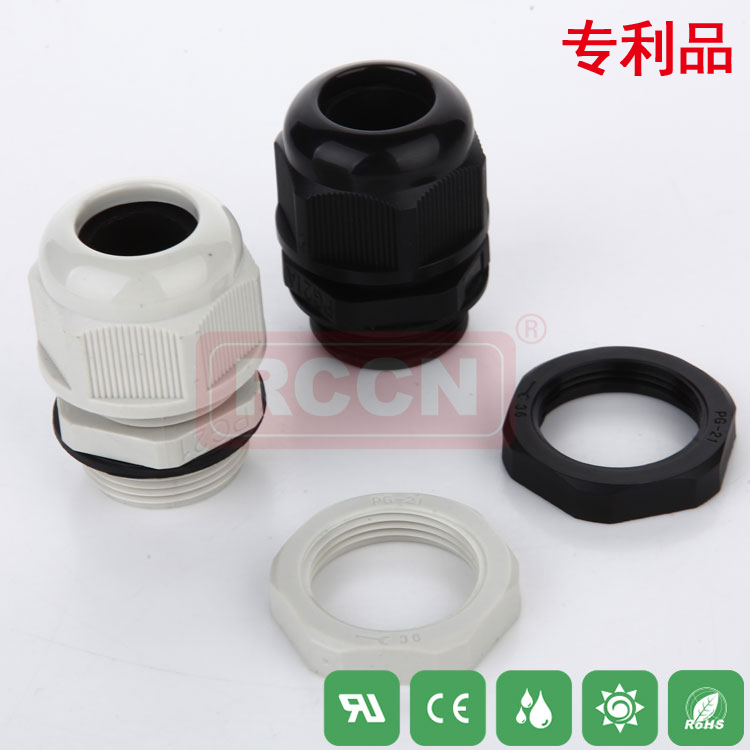

使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。

产品规格

型号
Item No.
螺牙规格

Thread
适应电
缆外径 CableRange
Φ
螺纹外径 Thread
O.D.
D1
机板口径
Panel
Mounting
Hole
螺纹长度 Thread
Length
L1
接合长度
Joint
Length
L2+L3
板手 Spanner size
A&F
黑色
Black
灰白色
White
MG12A-05BMG12A-05GM12*1.53-5.31212-12.38.53818/19
*MG12A-08BMG12A-08GM12*1.54-81212-12.38.53018/19
MG16A-07BMG16A-07GM16*1.54-71616-16.3153522/22
*MG16A-10BMG16A-10GM16*1.56-101616-16.3153522/22
MG20A-06BMG20A-06GM20*1.54-62020-20.3153727/27
MG20A-11BMG20A-11GM20*1.56-112020-20.3153727/27
*MG20A-14BMG20A-14GM20*1.59-142020-20.3154227/27
MG25A-16BMG25A-16GM25*1.510-162525-25.3154233/33
*MG25A-18BMG25A-18GM25*1.513-182525-25.3154833/33
MG32A-22BMG32A-22GM32*1.515-223232-32.3154841/42
*MG32A-25BMG32A-25GM32*1.518-253232-32.3155141/42
MG40A-25BMG40A-25GM40*1.520-264040-40.3205150/52
*MG40A-30BMG40A-30GM40*1.524-314040-40.3205950/52
MG50A-32BMG50A-32GM50*1.525-335050-50.3225962/62
*MG50A-40BMG50A-40GM50*1.530-415050-50.3226562/62
MG63A-46BMG63A-46GM63*1.539-466363-63.3256575/75
*MG63A-50BMG63A-50GM63*1.540-516363-63.3256575/75
MG75A-56BMG75A-56GM75*2.050-567575-75.3256592/92
MG75A-66BMG75A-66GM75*2.055-667575-75.3256592/92
MG90A-68BMG90A-68GM90*2.058-689090-90.32565110/110
MG90A-77BMG90A-77GM90*2.065-779090-90.32565110/110
MG16AS-05BSTMG16AS-05GSTM16*1.53-5.51616-16.3103022/19
MG16AS-08BSTMG16AS-08GSTM16*1.54-81616-16.3103022/19
MG16AS-05BMG16AS-05GM16*1.53-5.51616-16.3103522/19
MG16AS-08BMG16AS-08GM16*1.54-81616-16.3103522/19
MG16A-07BSTMG16A-07GSTM16*1.54-71616-16.3103522/22
MG16A-10BSTMG16A-10GSTM16*1.56-101616-16.3103522/22
MG20AS-09BSTMG20AS-09GSTM20*1.55-92020-20.3103724/24
MG20AS-12BSTMG20AS-12GSTM20*1.56-12.52020-20.3103724/24
MG20A-11BSTMG20A-11GSTM20*1.56-112020-20.3103727/27
MG20A-14BSTMG20A-14GSTM20*1.59-142020-20.3103727/27
MG25AS-11BSTMG25AS-11GSTM25*1.56-112525-25.3104233/27
MG25AS-14BSTMG25AS-14GSTM25*1.59-142525-25.3104233/27
MG25AS-16BSTMG25AS-16GSTM25*1.510-162525-25.3104233/33
MG25AS-18BSTMG25AS-18GSTM25*1.513-182525-25.3104233/33
