电缆接头,电缆防水接头,塑料接头,尼龙格兰头 - RCCN电缆接头,日成电缆防水接头

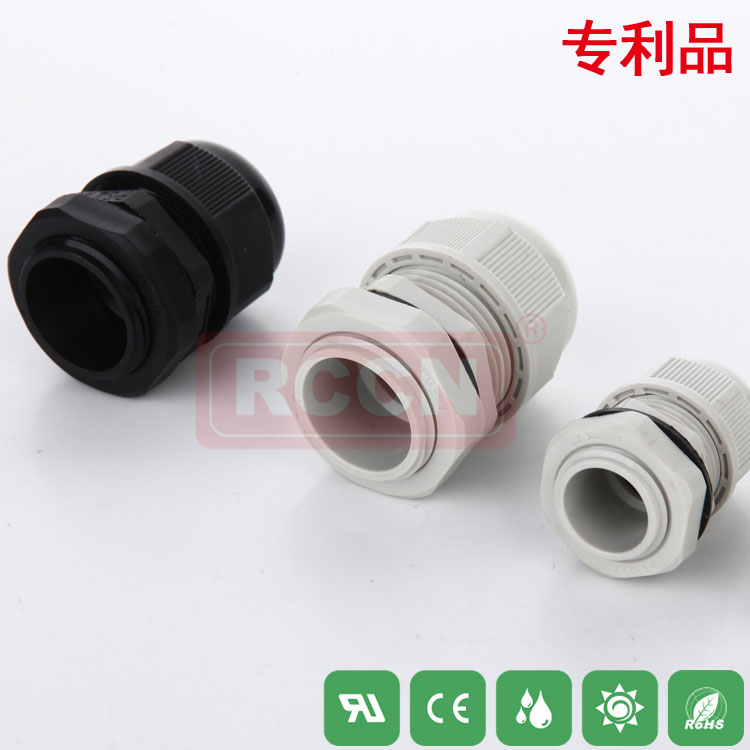

特点:电缆接头热销尼龙格兰头

专利号：201120522138.X。专利类型：实用新型。

螺牙规格:德制螺牙(DIN STANDARD),英制螺牙（G）

产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成,B.D采用耐老化橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE, 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-40°C至105°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。

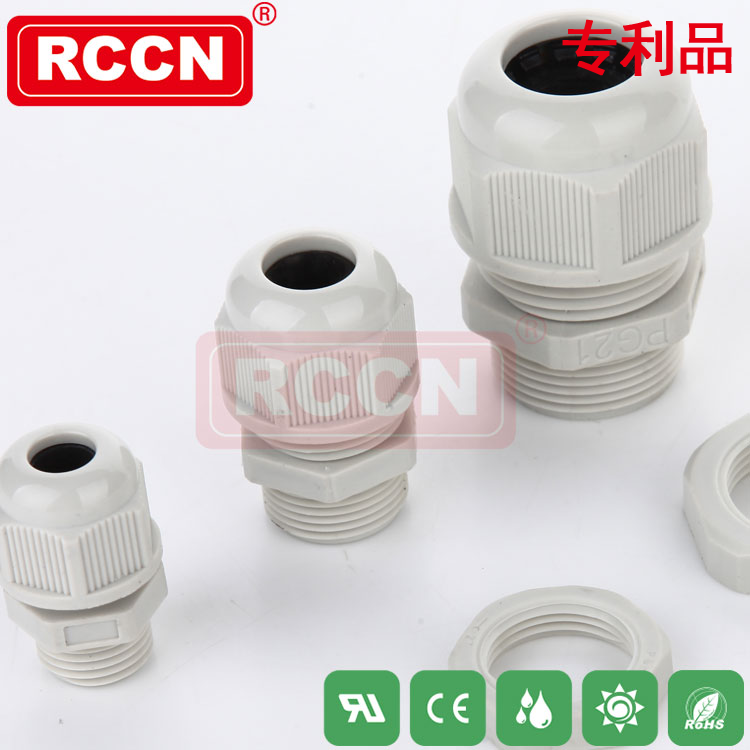

颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强,气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时,耐化学物质与一般溶剂.

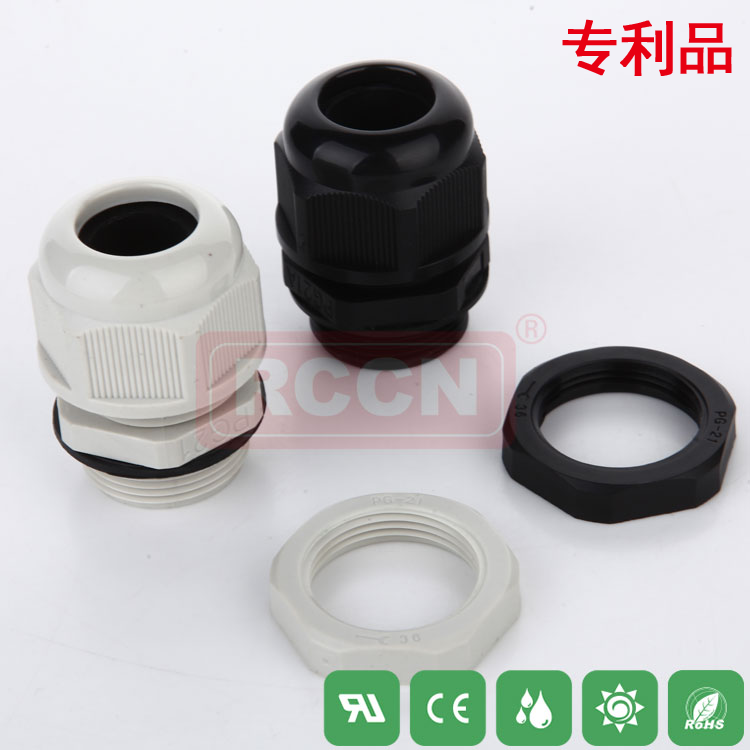

使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。

型号Item No.		螺牙规格 Thread	适用电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F
黑色 Black	灰白色 White	螺牙规格 Thread	适用电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F
PG7A-05B	PG7A-05G	PG7	3-5.5	12.5	12.5-12.8	8	17/19
PG7A-08B	PG7A-08G	PG7	4-8	12.5	12.5-12.8	8	17/19
PG9A-05B	PG9A-05G	PG9	3-5.5	15.2	15.2-15.8	8.2	22/19
PG9A-08B	PG9A-08G	PG9	4-8	15.2	15.2-15.8	8.2	22/19

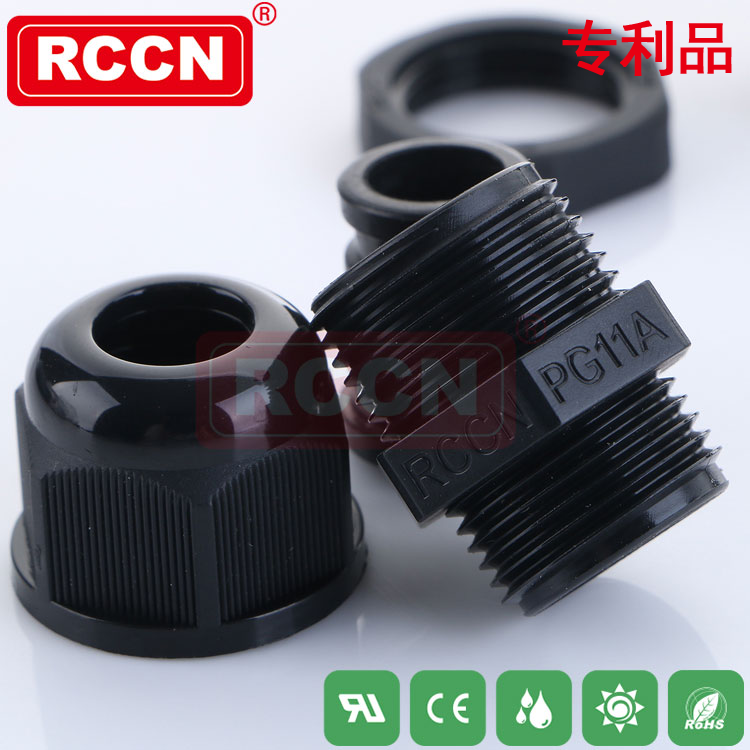

PG11A-07B	PG11A-07G	PG11	4-7	18.6	18.6-18.9	10	24/22
PG11A-10B	PG11A-10G	PG11	5-10	18.6	18.6-18.9	10	24/22
PG13.5A-08B	PG13.5A-08G	PG13.5	4-8	20.4	20.4-20.7	10	27/24
PG13.5A-12B	PG13.5A-12G	PG13.5	6-12.5	20.4	20.4-20.7	10	27/24
PG16A-11B	PG16A-11G	PG16	6-11	22.5	22.3-22.8	10.8	30/27
PG16A-14B	PG16A-14G	PG16	9-14	22.5	22.3-22.8	10.8	30/27
PG21A-16B	PG21A-16G	PG21	10-16	28.3	28.3-28.7	12	36/33
PG21A-18B	PG21A-18G	PG21	13-18	28.3	28.3-28.7	12	36/33
PG29A-22B	PG29A-22G	PG29	15-22	37.0	37.0-37.4	12	46/41
PG29A-25B	PG29A-25G	PG29	18-25	37.0	37.0-37.4	12	46/41
PG36A-25B	PG36A-25G	PG36	20-26	47.0	47.0-47.4	14	51/52
PG36A-30B	PG36A-30G	PG36	24-31	47.0	47.0-47.4	14	51/52
PG42A-32B	PG42A-32G	PG42	25-33	54.0	54.0-54.4	15	64/62
PG42A-40B	PG42A-40G	PG42	30-41	54.0	54.0-54.4	15	64/62
thread G
GGA3/8-07B	GGA3/8-07G	G3/8	4-7	16.662	16.6-16.9	10	22/22
GGA3/8-10B	GGA3/8-10G	G3/8	5-10	16.662	16.6-16.9	10	22/22
GGA1/2-08B	GGA1/2-08G	G1/2	4-8	20.955	20.9-21.3	10	27/24
GGA1/2-12B	GGA1/2-12G	G1/2	6-12.5	20.955	20.9-21.3	10	27/24

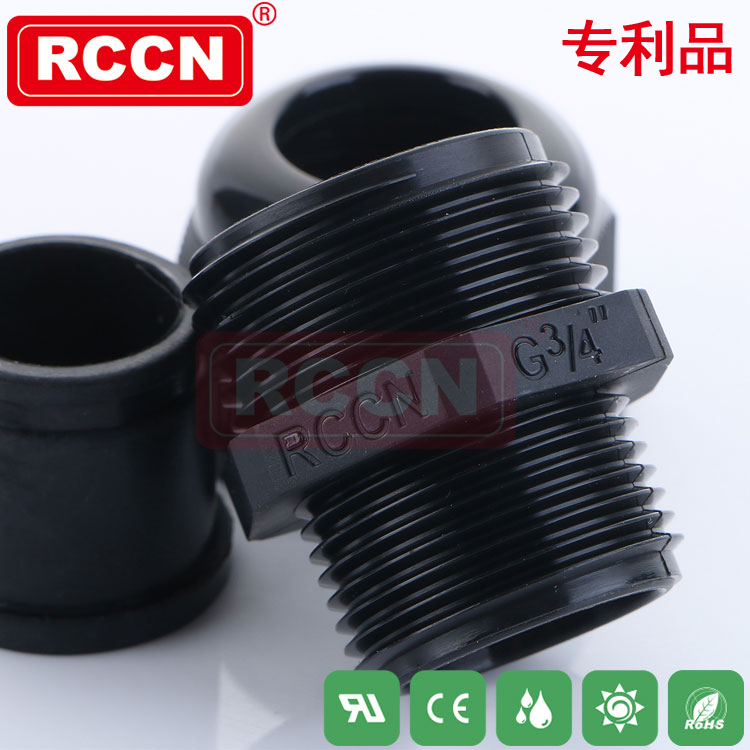

GGA3/4-13B	GGA3/4-13G	G3/4	7-13	26.441	26.4-26.6	12	36/33
GGA3/4-18B	GGA3/4-18G	G3/4	12.5-18	26.441	26.4-26.6	12	36/33
GGA1-25B	GGA1-25G	G1	17-25	33.249	33.2-33.4	15	46/41
GGA1-1/4-25B	GGA1-1/4-25G	G1-1/4	17-25	41.91	41.9-42.1	15	57/52
GGA1-1/4-32B	GGA1-1/4-32G	G1-1/4	24-32	41.91	41.9-42.1	15	57/52
GGA1-1/2-33B	GGA1-1/2-33G	G1-1/2	25-33	48	48-48.5	22	60/62
GGA1-1/2-40B	GGA1-1/2-40G	G1-1/2	30-41	48	48-48.5	22	60/62
