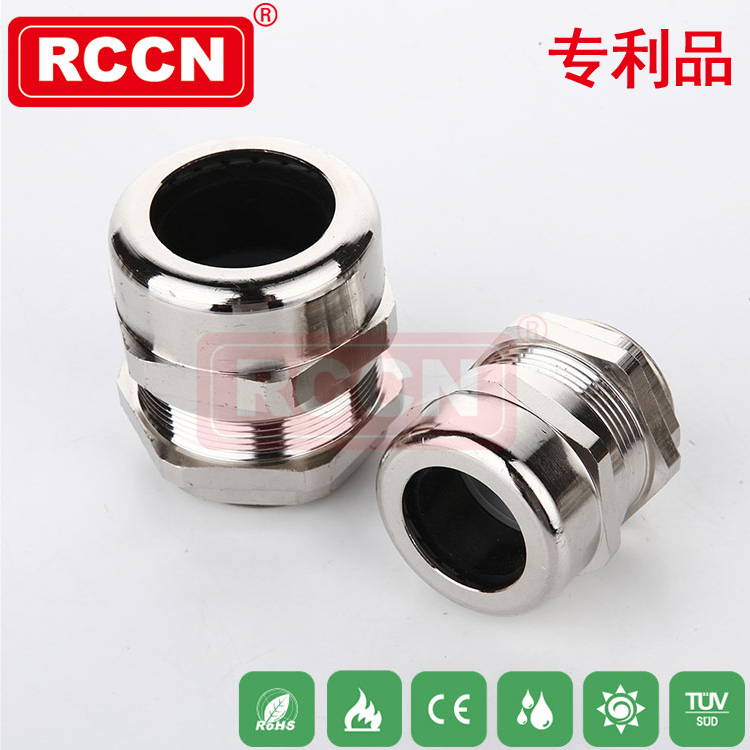

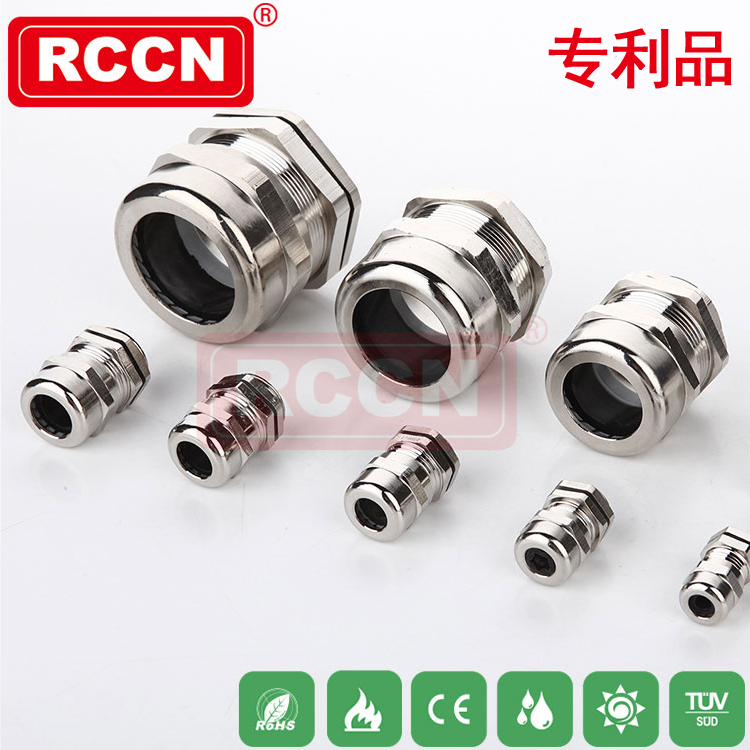

日成半爪加厚金属电缆接头 A

电缆接头,金属接头,金属格兰头

产品材质:金属:黄铜镀镍 夹紧爪:UL尼龙 橡胶:UL硅橡胶
螺牙规格:M/PG/NPT/G(PF)  产品认证:CE,EX,ROHS

防护等级:IP54

工作温度:-50°C至150°C

螺纹标准及开孔数据 参考A26页
标准加长螺纹型号如:A-M20*1.5L-12   特殊加长螺纹型号如:A-M20*1.5-12/L=15

产品规格

公制螺纹 M  德制螺纹 PG 美制螺纹 NPT 英制螺纹 G 适用电缆
Cable
Range
标准型号
螺纹长度
L1
加长型号
螺纹长度
L1
接合长度
Joint
Length
L2+L3
板手
Spanner
SW
A/F
A-M12×1.5-6.5 A-PG7-6.5 A-NPT1/4-6.5 A-G1/4-6.5 3-6.5 6 12 19 14/14
A-M16×1.5-8 A-PG9-8 A-NPT3/8-8 A-G3/8-8 4-8 7 12 20 18/18
A-M18×1.5-10 A-PG11-10 5-10 7 12 22 20/20
A-M20×1.5-12 A-PG13.5-12 A-NPT1/2-12 A-G1/2-12 6-12 8 12 23 22/22
A-M22×1.5-14 A-PG16-14 10-14 8 12 23 24/24
A-M25×1.5-14 A-NPT3/4-14 A-G3/4-14 10-14 9 13 23 28/24
A-M25×1.5-17 A-PG16-17 A-NPT3/4-17 A-G3/4-17 11-17 9 13 23 28/28
A-M27×1.5-18 A-PG21-18 A-NPT3/4-18 A-G3/4-18 13-18 9 13 23 30/30
A-M32×1.5-18 A-NPT1-18 A-G1-18 13-18 11 15 32 36/30
A-M32×1.5-21 A-NPT1-21 A-G1-21 15-21 11 15 32 36/36
A-M32×1.5-25 A-NPT1-25 A-G1-25 18-25 11 15 32 40/40
A-M40×1.5-25 A-PG29-25 A-NPT1-1/4-25 A-G1-1/4-25 18-25 11 15 32 44/40
A-M40×1.5-28 A-PG29-28 A-NPT1-1/4-28 A-G1-1/4-28 19-28 11 15 32 44/44
A-M40×1.5-32 A-NPT1-1/4-32 A-G1-1/4-32 22-32 11 15 32 50/50
A-M50×1.5-32 A-PG36-32 A-NPT1-1/2-32 A-G1-1/2-32 22-32 11 15 38 54/50
A-M50×1.5-38 A-PG36-38 A-NPT1-1/2-38 A-G1-1/2-38 30-38 11 15 38 58/58
A-M54×2.0-38 A-PG42-38 30-38 11 15 38 58/58
A-M60×2.0-44 A-PG48-44 A-NPT2-44 A-G2-44 34-44 14 18 38 64/64
A-M63×1.5-44 34-44 14 18 38 68/64
A-M72×2.0-55 45-55 15 20 45 81/81
A-M75×1.5-55 A-NPT2-1/2-55 A-G2-1/2-55 45-55 15 20 50 81/81
A-M80×2.0-70 60-70 20 25 50 96/96
A-M88×2.0-70 A-NPT3-70 A-G3-70 60-70 20 25 50 96/96
A-M14×1.5-6.5 3-6.5 6 12 19 18/14
A-M16×1.5-10 A-PG9-10 A-NPT3/8-10 A-G3/8-10 5-10 7 12 22 20/20
A-M18×1.5-12 A-PG11-12 6-12 7 12 23 22/22
A-M20×1.5-14 A-PG13.5-14 A-NPT1/2-14 A-G1/2-14 10-14 8 12 23 24/24
A-M24×1.5-14 10-14 8 12 23 28/24
A-M30×2.0-18 13-18 11 15 23 36/30
A-M30×2.0-21 A-PG21-21 15-21 11 15 32 36/36
A-M33×2.0-18 13-18 11 15 32 36/30
A-M33×2.0-21 15-21 11 15 32 36/36
A-M33×2.0-25 18-25 11 15 32 40/40
A-M36×2.0-25 18-25 11 15 32 40/40
A-M36×2.0-28 19-28 11 15 32 44/44
A-M42×2.0-32 22-32 11 15 32 50/50
A-M48×2.0-32 22-32 11 15 32 50/50
A-M48×2.0-38 30-38 11 15 32 58/58
A-M56×2.0-38 30-38 11 15 38 58/58
A-M64×2.0-44 34-44 14 18 45 68/64
